产品介绍

  D641W气动通风蝶阀适用于两位切断的场合，阀与执行机构额连接采用支连方式，气动通风蝶阀碟板与阀体间的膨胀间隙大，能有效防止因热胀冷缩造成的卡死现象。

  通风蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，采用优质耐磨材料焊接而成，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，便于轻便。内无连杆、螺栓等、工作可靠、使用寿命长，特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门，可以多工位安装，不受介质流的影响。通风蝶阀是一种非密闭型蝶阀，广发适用于通风除尘系统，对含尘气体，煤气管道、通风净化装置、烟气管道等，介质温度≤300℃公称压力为-0.1PMa的管道上，用以连通、启闭或调节介质量。

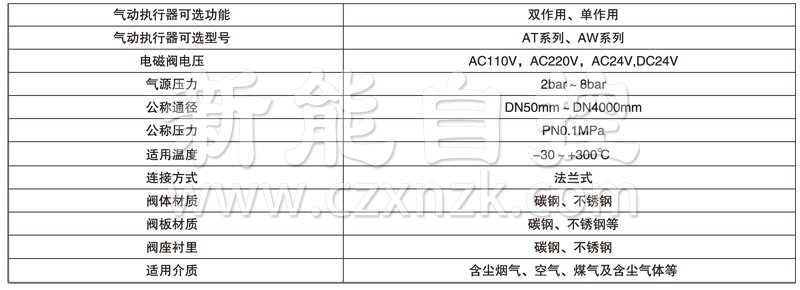

技术参数

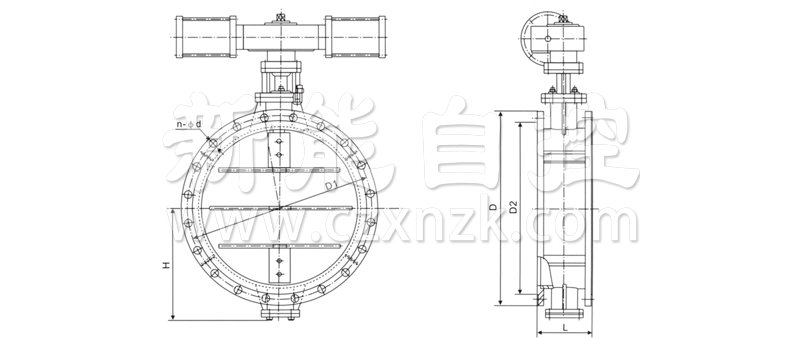

气动通风蝶阀结构图

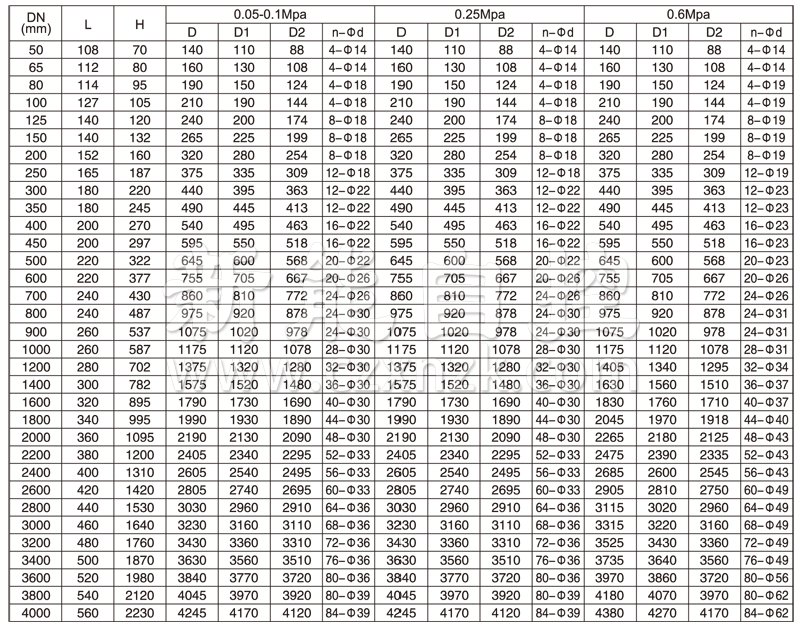

主要尺寸表

•

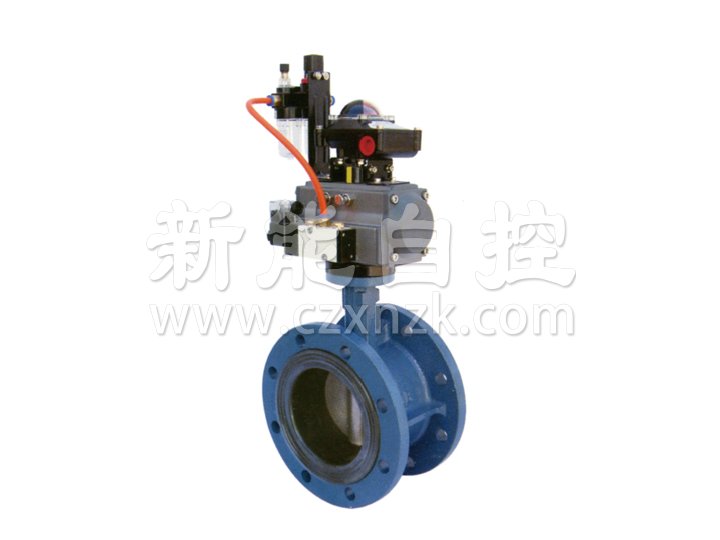

  气动通风蝶阀
