电动阀门系列 > 手/电动闸阀系列

  • Z941H电动闸阀

Z941H电动闸阀

关键词:Z941H电动闸阀
产品概述:产品简介:Z941H电动闸阀主要用于高中压法兰连接的闸阀,适用于公称压力PN1.6-16.0MPa,工作温度-29℃-550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。使用介质为:水、油品、蒸汽、及酸、碱、氨、尿素、含硫天然气等。闸阀可安装在水平管路或…
在线咨询
产品详情 图片集锦

产品简介:

  Z941H电动闸阀主要用于高中压法兰连接的闸阀,适用于公称压力PN1.6-16.0MPa,工作温度-29℃-550℃的石油、化工、水力、火力电站各种系统的管路上,切断或接通管路介质。使用介质为:水、油品、蒸汽、及酸、碱、氨、尿素、含硫天然气等。闸阀可安装在水平管路或垂直管路上,单双闸板闸阀应安装在水平管路上,且手轮应位于阀门上方,不允许朝下安装,闸阀介质流动方向不受限制,通常采用法兰连接,特殊场合也有用焊接连接的。

  对于大口径及高压的闸阀,启闭力矩较大,为了减小启闭力矩,可采用安装旁通阀的办法。旁通阀安装在主闸阀外部,它的进出口与主闸阀的两侧练练连接,并连通,主闸阀开启前应先开通旁通阀,进入阀后,使主闸阀闸板前后的压力差减小,从而减小主闸阀的开启力矩,旁通阀口径的选用应根据主阀口径和使用要求考虑。


技术参数:


结构图:

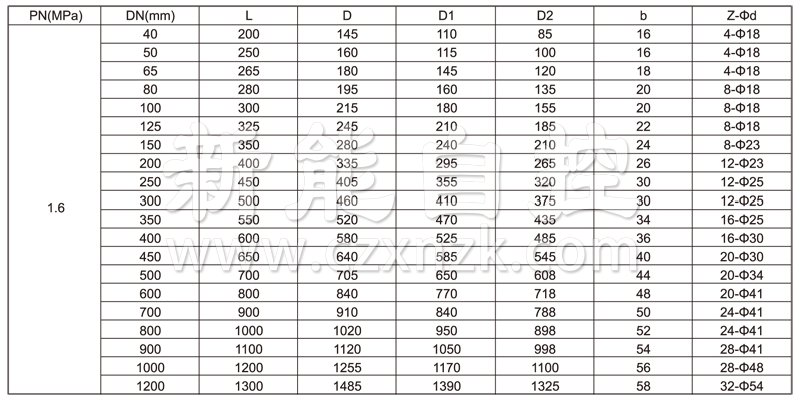

主要尺寸表:
