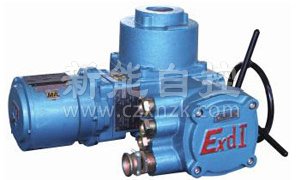

主要特点及用途 　　QB系列矿用隔爆型阀门电动装置是针对煤矿使用条件而专门设计和制造的。适用阀板做90度回转的阀门，如蝶阀、风门等。与KXBC矿用隔爆型阀门电动装置控制箱相互配套后，可与DCS系统衔接，以实现自动化控制。

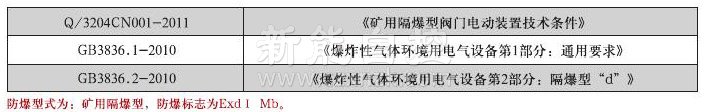

QB系列矿用隔爆型阀门电动装置设计与制造标准

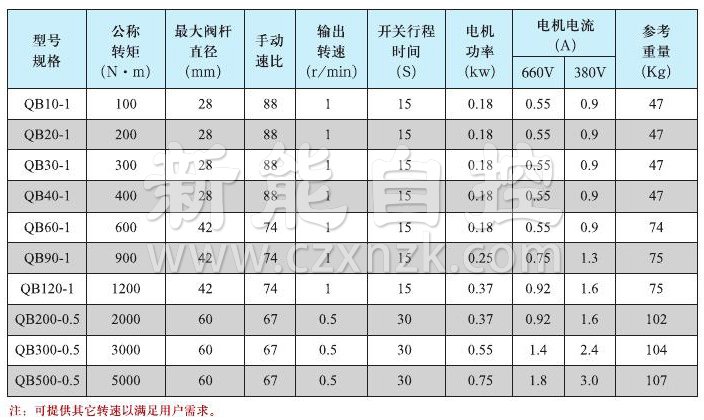

型号规格和主要性能参数

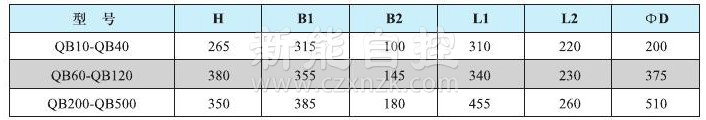

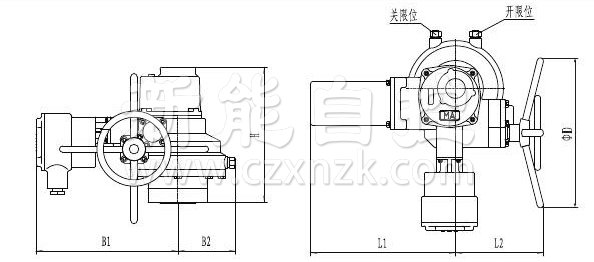

外形及外形尺寸表

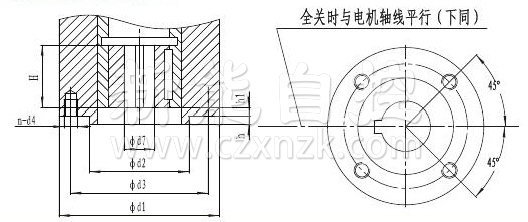

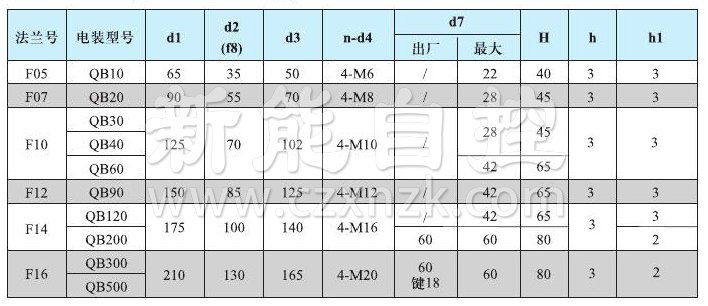

与阀门连接的结构示意图及尺寸

QB系列矿用隔爆型阀门电动装置控制箱电气原理图

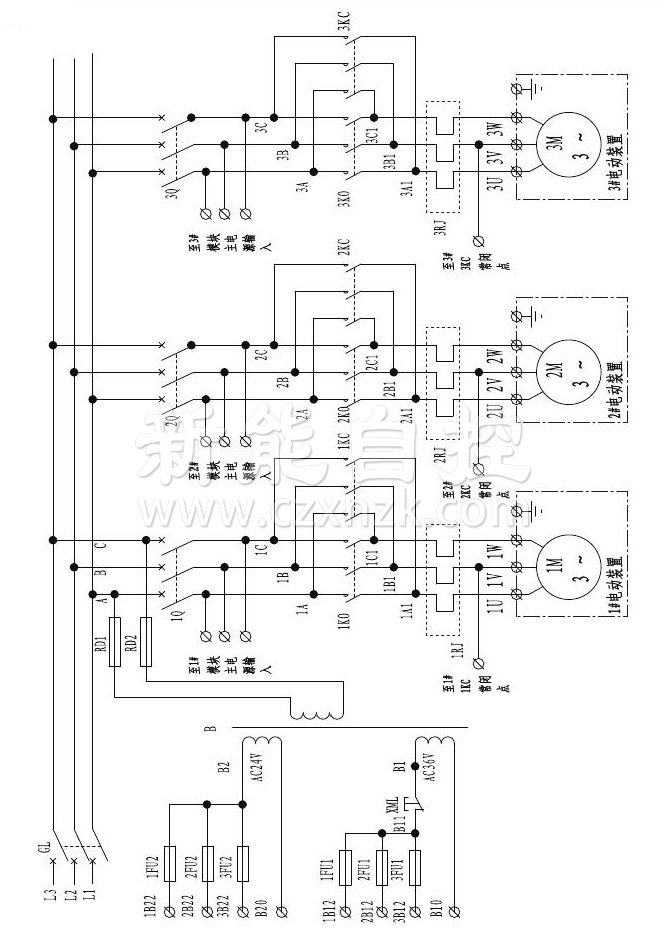

主回路

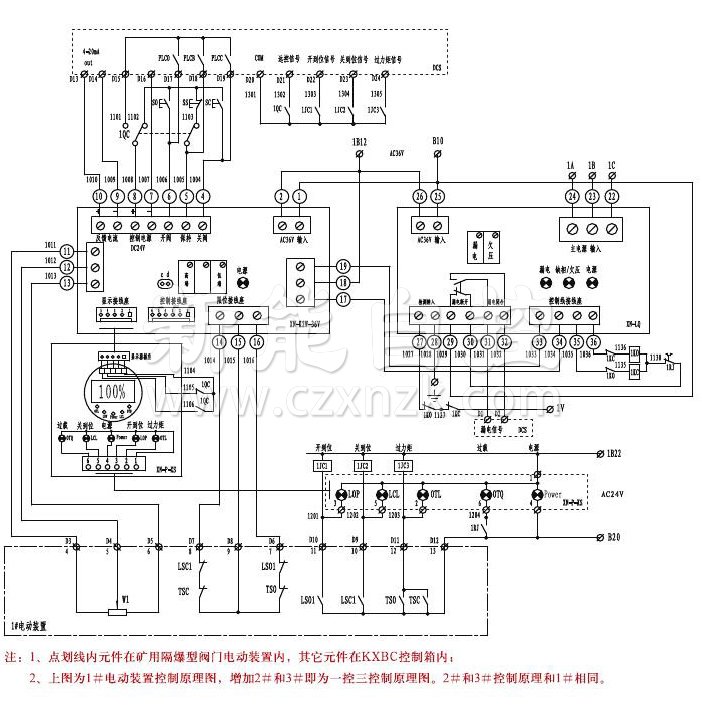

控制回路

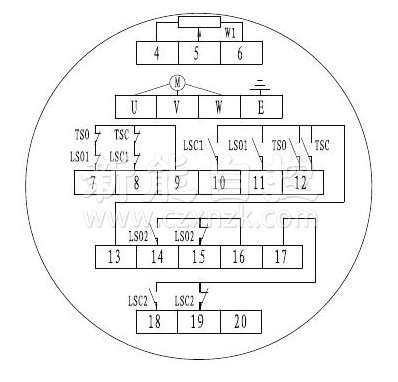

STRONG>QB系列矿用隔爆型阀门电动装置端子图

•

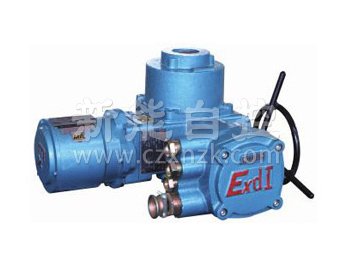

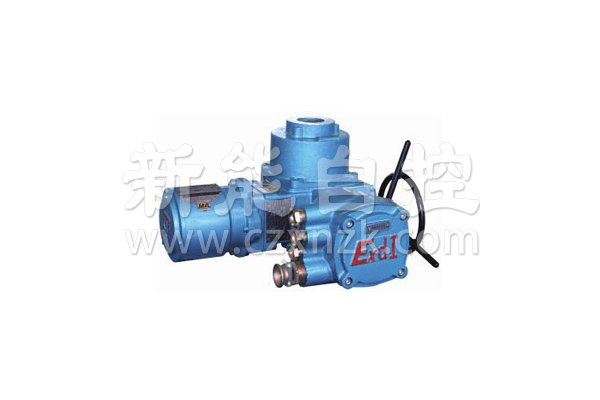

  QB系列矿用隔爆型阀门电动装置
