煤矿用产品系列 > 矿用阀门

  • FBG 矿用隔爆型瓦斯管道用电动蝶阀

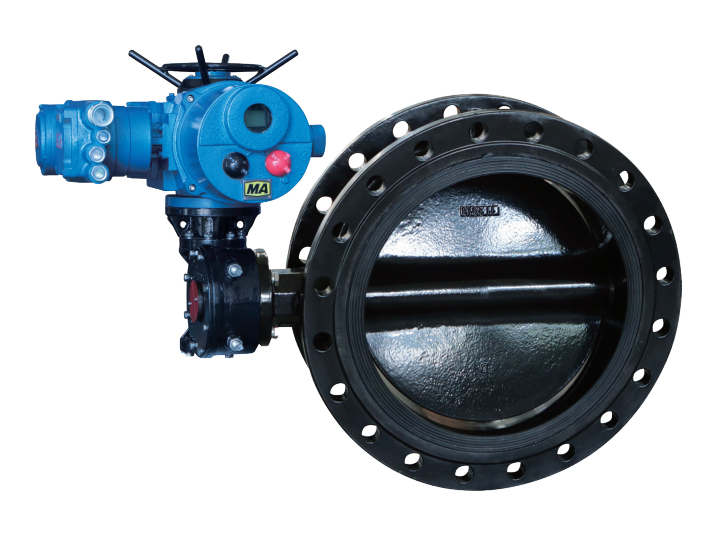

FBG 矿用隔爆型瓦斯管道用电动蝶阀

关键词:FBG 矿用隔爆型瓦斯管道用电动蝶阀
产品概述:主要特点及用途:1)FBG矿用隔爆型瓦斯管道用电动蝶阀,以下简称为瓦斯蝶阀,主要是专门针对瓦斯特性设计的专用阀门,经过国家防爆中心检测,获得国家安标中心颁发的"矿用产品安全标志证书",是目前国 内唯一取得瓦斯阀门安全认证的产品。2)FBG瓦斯蝶阀阀体内壁整体硫…
在线咨询
产品详情 图片集锦

主要特点及用途:

  1)FBG矿用隔爆型瓦斯管道用电动蝶阀,以下简称为瓦斯蝶阀,主要是专门针对瓦斯特性设计的专用阀门,经过国家防爆中心检测,获得国家安标中心颁发的"矿用产品安全标志证书",是目前国 内唯一取得瓦斯阀门安全认证的产品。

  2)FBG瓦斯蝶阀阀体内壁整体硫化专用配方橡胶,含有多种专效特性成分,具有抗阻燃、防静电、耐腐蚀、抗磨损、高回弹、强密封等特点。有效杜绝瓦斯气体对阀体的腐蚀,磨损,延长阀门使用寿  命。抗阻燃、防静电的特性使瓦斯管路更加安全可靠。双向承压、双向密封的结构设计及高回弹的密封配方,保证瓦斯阀门具有极好的密封性,真正做到零泄露,满足煤矿长期安全运行的要求。
  3)FBG电动瓦斯蝶阀应用于瓦斯抽采泵站、瓦斯发电站、煤层气输送管道等项目。
  4)FBG电动瓦斯蝶阀有分体式与一体式两种:
  分体式电动瓦斯蝶阀与KXBC矿用隔爆型阀门电动装置控制箱配套使用后,可与DCS系统衔接, 实现瓦斯管路的自动化控制:

  一体式电动瓦斯蝶阀自带控制系统,在本体上即可开关控制也可切换到远程,实现远程开关或调 节,无需另配控制箱。

技术参数:

FBG矿用隔爆型瓦斯管道用电动蝶阀主要控制功能:

1)一体式电动瓦斯蝶阀主要控制功能
  ①具备免开盖调试功能,避免电气元件直接暴露在爆炸性气体环境中:
  ②具备就地/远程两种控制模式。就地控制即在阀体上带有开关旋钮,就地可开关操作:远程控制 通过无源开关触点或4-20mA调节信号输入,实现远程开关或调节。报警及状态信号通过无源触点输   出。阀位通过4-20mA 模拟电流输出:
  ③输入/输出信号经光电隔离,具备较强的抗干扰能力:
  ④行程定位系统采用绝对位置编码技术,在失电状态下具有记忆性,手动操作阀门仍能保持行程 数据与实际行程的一致性:
  ③能通过组态实现人机交互界面,液晶显示屏能直观的观察到电动瓦斯蝶阀的阀位、运行状态、故障报警等信息:
  ⑥能通过组态实现远程控制监控功能:预留远程控制、阀位反馈、开到位、关到位、过力矩、故障等信号端口:
  ⑦瓦斯蝶阀具有故障诊断及报警功能,对电源相序自动识别纠正、电机过热和堵转、电源缺相或短路、过力矩、瞬时反转、比例控制信号丢失、紧急事件(ESD)等进行检测和自保护,一旦发生故障, 阀门的电动操作将被禁止,同时发出就地及远程报警信号,并直观地显示故障原因,方便操作人员及  时排除故障,恢复电动瓦斯蝶阀的正常工作:
  ⑧可配置Modbus、Profibus等总线通讯,带485总线接口,实现数据通讯。

2)分体式电动瓦斯蝶阀主要控制功能
  分体式电动瓦斯蝶阀是与KXBC矿用隔爆型阀门电动装置控制箱配套使用,具体控制功能详见KXBC控制箱。

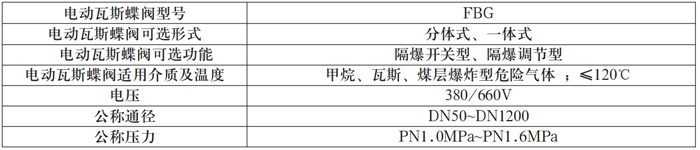

执行标准和主要性能规范:

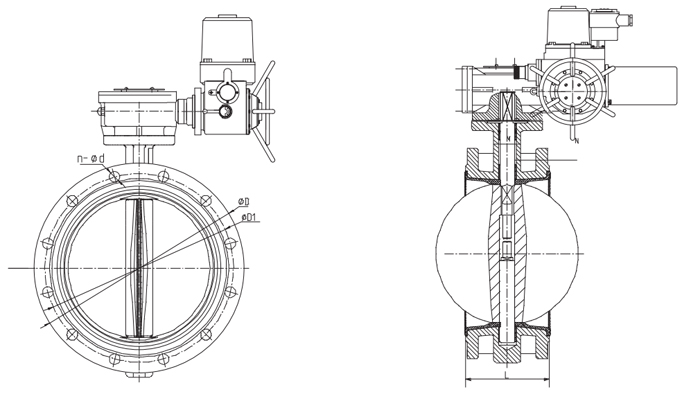

结构示意图:

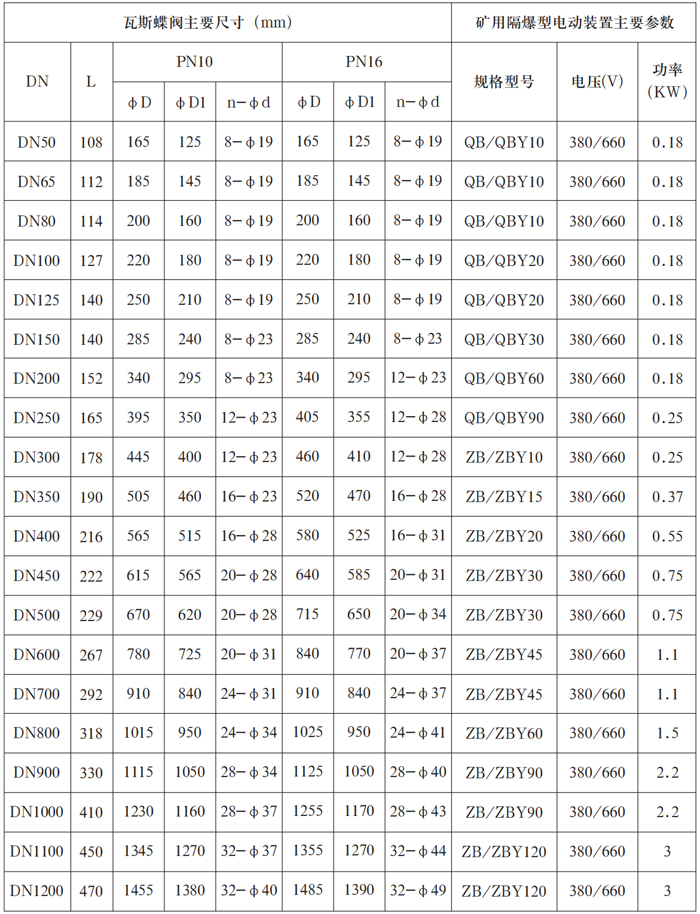

连接尺寸与相关矿用隔爆型阀门电动装置选配表:
